EEPROM schreiben

An dieser Stelle möchte ich eine recht ein Art und Weise zeigen, wie man ein 6502-Assembler-Programm in ein sogenanntes Binary-File wandeln kann, um es dann später über den Programmer TL866 II Plus auf ein EEPROM zu schreiben.

Um das Binary-File zu generieren, kann man den Virtual-6502-Assembler von mass:werk unter der folgenden Adresse nutzen.

Virtual 6502 Assembler

Hier die einzelnen Schritte, die durchzuführen sind.

Schritt 1:

Aufruf der Internetseite  Virtual 6502 Assembler

Schritt 2:

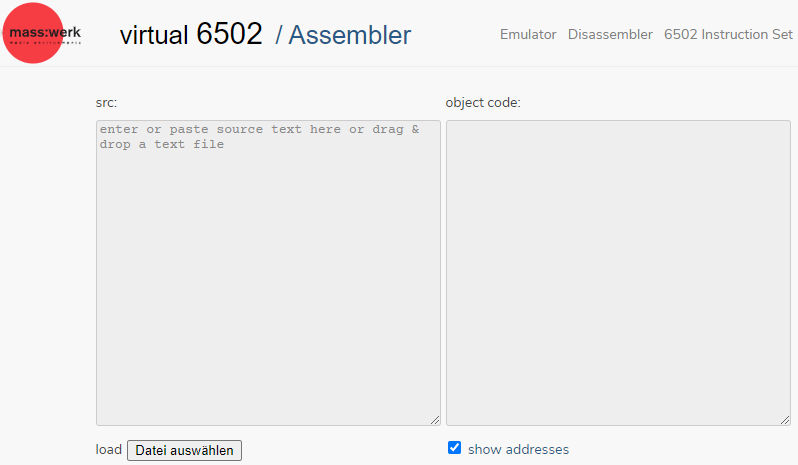

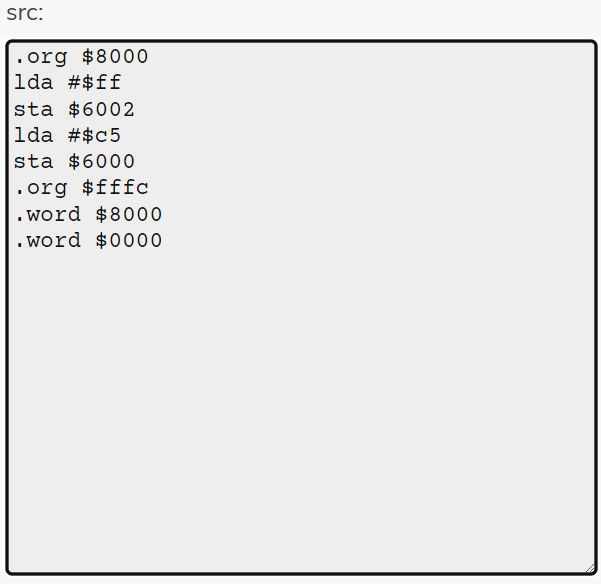

Eingabe des Quellcodes auf der linken Seite unter src

Schritt 3:

Anklicken der Assemble-Schaltfläche, um den Quellcode zu Assemblieren.

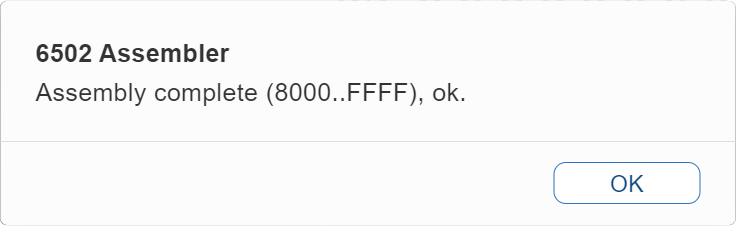

Das Ergebnis schaut dann ungefähr wie folgt aus...

Schritt 4:

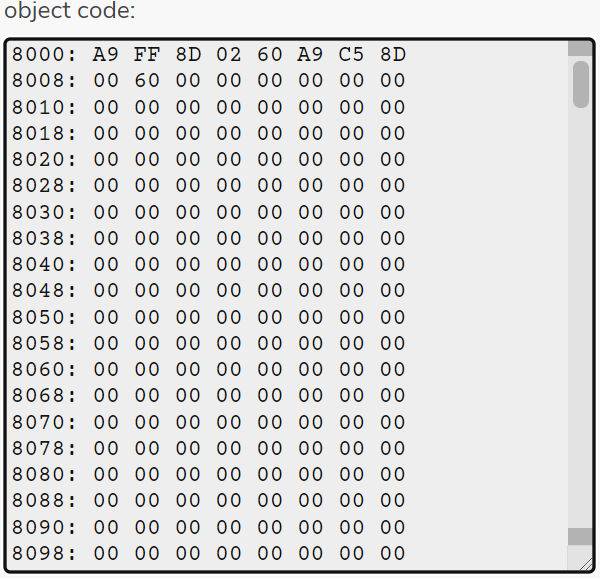

Überprüfung der sogenannten Object-Codes auf der rechten Seite:

Schritt 5:

Herunterladen des Binary-Files über das Anklicken der entsprechenden Schaltfläche.

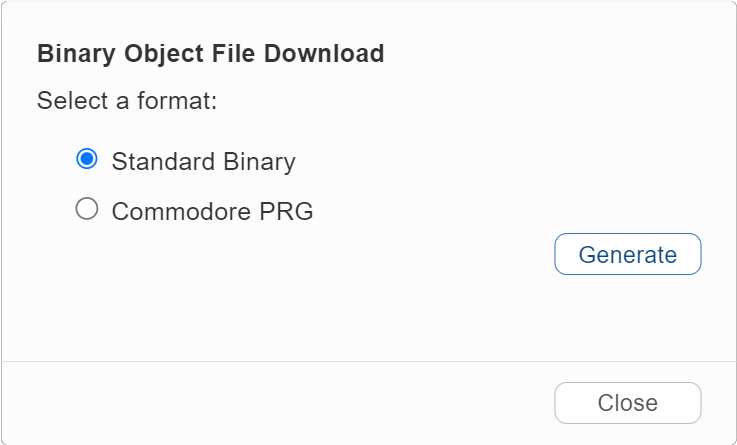

Es wird folgender Dialog angezeigt.

Schritt 6:

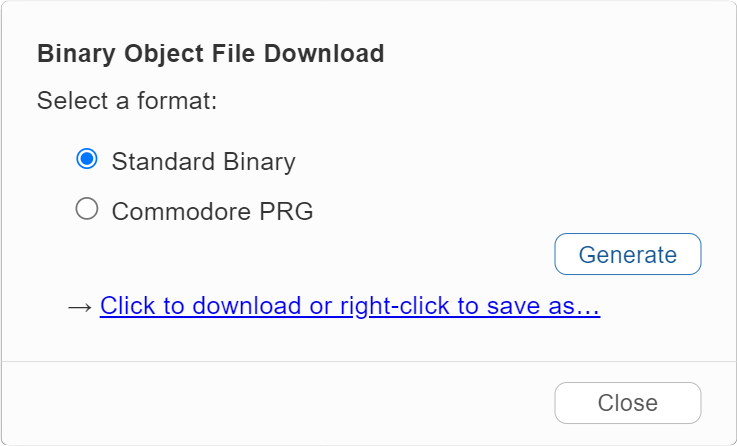

Nach dem Anklicken der Generate-Schaltfläche erscheint der Download-Link.

Schritt 7:

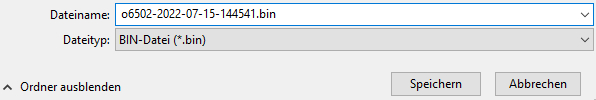

Das Speichern der Binary-Datei im Dateisystem.

Schritt 8:

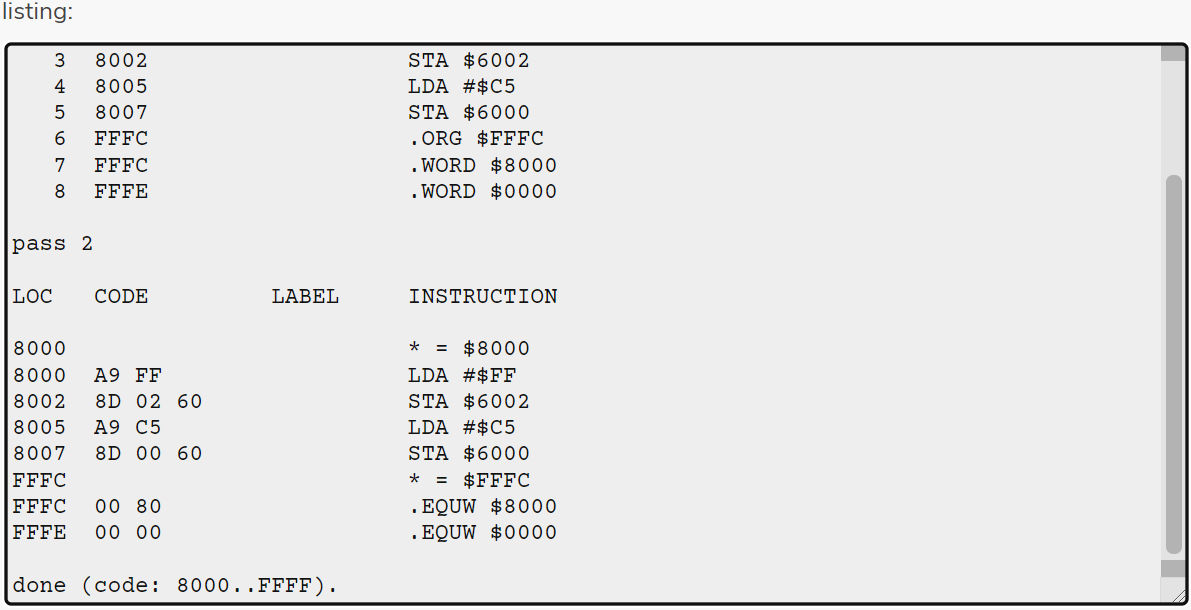

Die Überprüfung kann noch einmal im unteren Listing-Bereich erfolgen.

Schritt 9:

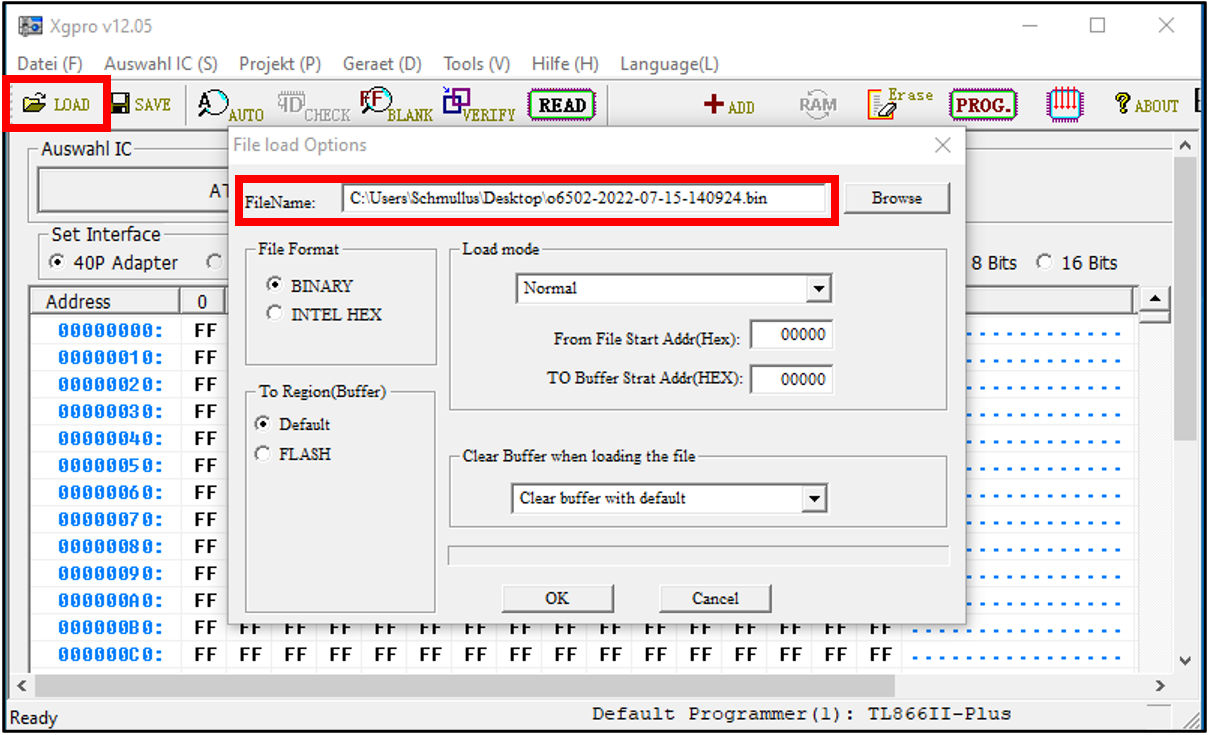

Nun kann über das Programm Xgpro die Programmierung des EEPROMs erfolgen. Die Auswahl der gerade heruntergeladenen Datei erfolgt über die LOAD-Schaltfläche.

Schritt 10:

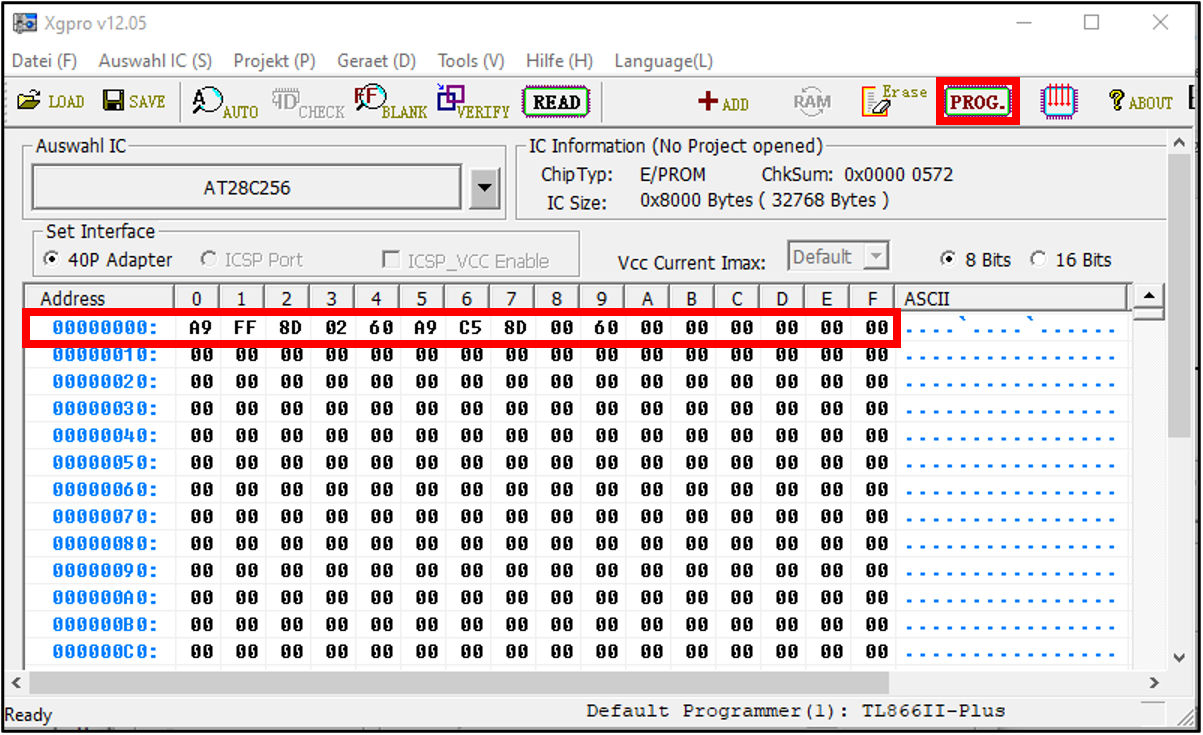

Der kompilierte Code ist nun sichtbar.

Nachfolgend kann nun die PROG-Schaltfläche angeklickt werden.

Schritt 11:

Die Programmierung kann nun über die Program-Schaltfläche gestartet werden.

Schritt 12:

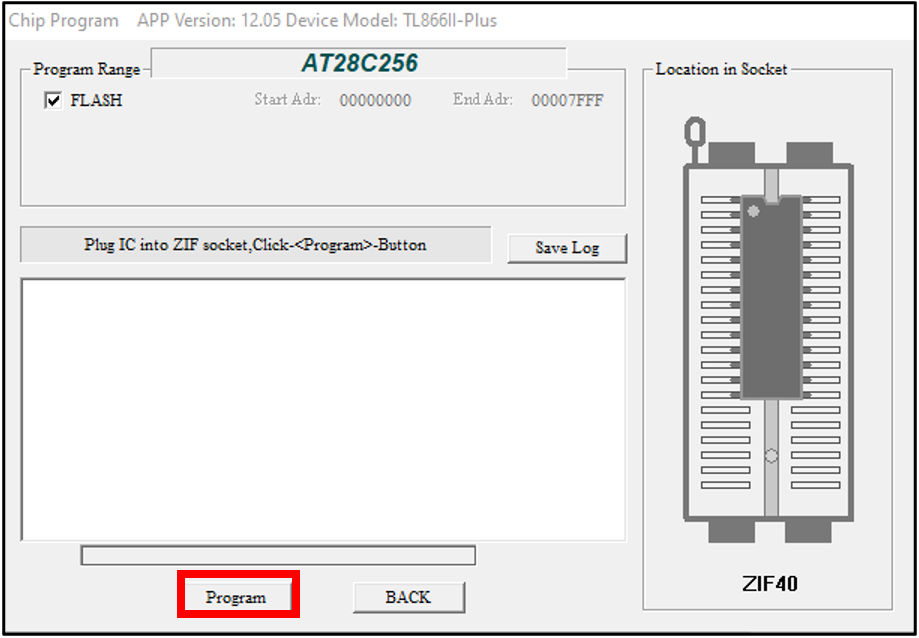

Die Fortschrittsanzeige zeigt den Verlauf der Programmierung an.



Schritt 13:

Das EEPROM kann aus dem Programmer entfernt und in die Schaltung eingesetzt werden.



Frohes Frickeln!
